不间断电源 UPS

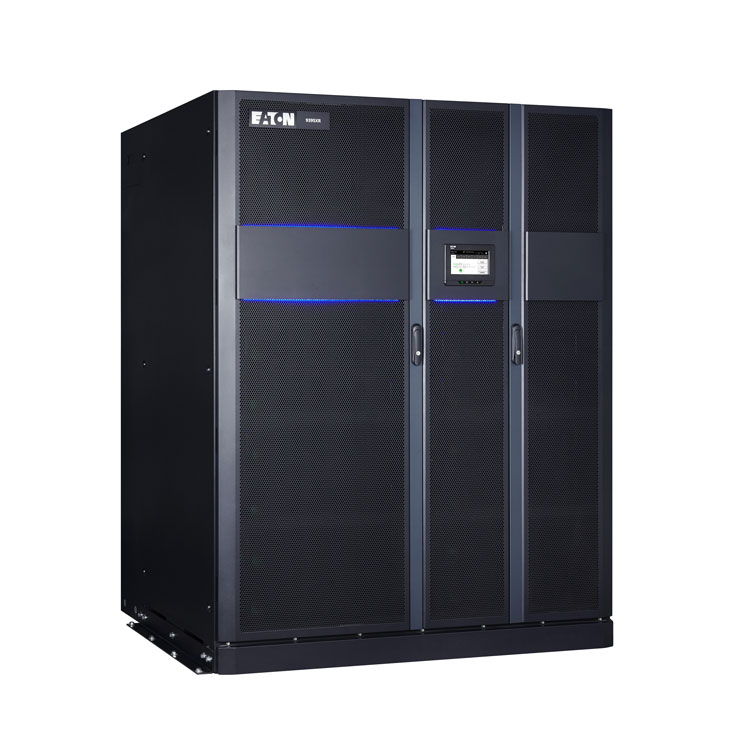

伊顿 9395XR UPS

伊顿 9395XR UPS 集出色的效率和可靠性及美观的设计于一身。这是一款节省空间、易于扩展且通风灵活的设备,部署与管理同样简单方便,是当今数据中心的优秀三相白色或灰色空间解决方案。

伊顿 9395XR UPS 1500kW 产品样本



机架
1500 / 1800
节能系统 (ESS) 模式下的效率
高达 99%
双转换模式下的效率
高达 97.5%

核心功能

  • 灵活组合,按需配置,边成长边投资, 降低CAPEX
  • 单机架最大12 个模块,水平方向支持4 台并机,最大6MW
  • 高效率,绿色节能,SiC 材料技术双转换效率高达 97.5 %支持市电直供ESS 效率高达99%ESS 模式与在线模式切换时间低至0ms
  • HRS(HarmonicReduction System) 可在UPS 运行在ESS 模式时,提供谐波抑制功能。
  • 智能模块休眠VMMS,低负载率下表现依旧强劲,有效降低数据中心OPEX
  • 灵活的通风选择,可配置为后出风或上出风。上出风可现场安装,无额外维护需求。
  • 在线可更换 UPMMTTR 低至 5 分钟
  • 使用油浸式免维护长寿命滤波电容和 SiC Mosfet半导体集成模块(抗冲击,损耗低)
  • 与锂电池完美集成,兼容多种锂离子电池管理系统 (BMS),是数据中心的电池管家
  • Eaton AI 预测服务 Predict Pulse*,监测关键组件寿命
  • 超安全联网应用,UL2900-2-2 认证网络安全保证的智能网卡



通过全套电源管理和连接软件,与虚拟平台实现集成

9395XR 专为 IT 环境而设计,支持可选的通信卡,允许通过 HTTP(S)、SNMP 和 MODBUS TCP/IP、ModbusRTU 和BACnet IP 协议进行远程访问。

Energy Aware 升级

可利用伊顿 Energy Aware 套件对 UPS 进行升级,让搭载锂电池的 UPS 不再局限于不间断电源,发挥更多功能。

用户友好的大型 LCD 触摸屏界面

通过 9395XR LED 接触屏,跟踪有关节能、电池时间、停机跟踪、负载分析等方面的统计信息。另外,通过绿色/ 黄色/ 红色 LED 灯条,可以从远处查看数据中心的系统状态。
规格

伊顿 9395XR UPS 技术规格

电源模块 认证
功率(千瓦) 125kW UPM 安全 IEC62040-1
机架选项 EMC IEC62040-2
1500 / 1800 可选backfeed 性能 IEC62040-3
一般特性 证书 泰尔 / 节能 / CE
节能系统 (ESS) 模式下的效率 高达 99% 可选附件
双转换模式下的效率 高达 97.5% SNMP 卡                       外部同步控制箱
Modbus RTU                锂电池柜
工业继电器卡             靠壁套件和顶部出风套件
PXGMS 卡
并机功能 最大支持 4 台外部并机
电池冷启动 支持
软启动 市电启动 , 电池启动支持软起,匹配发电机,时间功率按需设置
短时耐受电流 Icc 100kA UPS 尺寸 (mm)
故障录波功能 支持   1500kW 1800kW
关键器件寿命侦测功能 支持 高度 2000 2000
在线假负载测试 ECT 支持 深度 865 865
ESS 并机功能 支持 宽度 1600 2400
联合供电功能 支持 UPM 尺寸 (mm)
输入特性 高度 174 (4U)
电压 380/400/415V 深度 600
电压范围 340-438V 线电压
196-253V 相电压
宽度 598
频率范围 40-72 Hz 重量 (kg)
功率因数 > 0.99 UPM 51
输入电流畸变 < 3% @ 100% 负载能力 * 由于持续改进,规格可能会有所改变。
Eaton、ABM、Intelligent Power Manager、Power Xpert 和 PredictPulse
是注册商标。
所有其他商标均为其各自所有者的财产。
蓄电池
蓄电池类型 锂电池,兼容铅酸,镍铬
充电方法 配合 BMS,ABM 或持续浮充
电池电压 额定 480Vdc
电池连接 支持并机 1+1 共用电池
输出
电压 380/400/415V
4 线
频率范围 50/60 Hz
调节 ±1% 稳态
电压失真度 < 1% (100% 线性负载 )
< 3% ( 非线性负载 )
过载 125% 10 分钟
