电缆附件

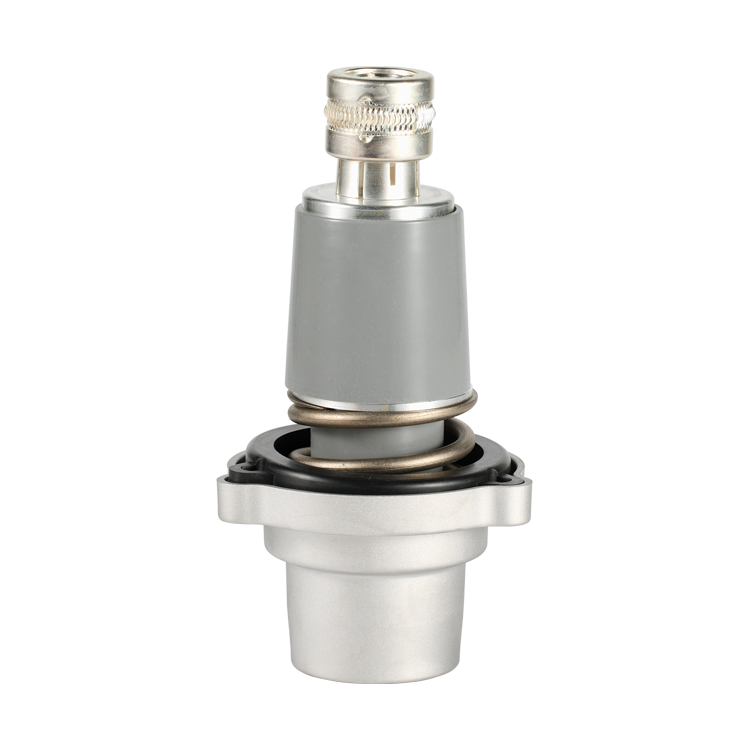

内锥插拔式终端

PMIC系列预制式内锥插拔式终端用于实现电力电缆与40.5kV C-GIS开关或其他电力设备的连接,采用全干式免维护设计,适用于户内及户外运行环境。

核心功能

  • 应力锥采用高品质硅橡胶模铸而成,可保证优异的绝缘 界面性能;
  • 全干式插拔式设计,无需充油或充气,低碳环保、免维 护、防水、抗污秽;
  • 采用ANSYS软件进行产品电场分析设计,有效保证电场 分布,结构简单、安装便利;
  • 产品设计“绝缘裕度”高,电气性能高于国家标准的要求;
  • 环氧套管插座采用高品质环氧树脂材料浇铸而成。
规格

电气参数

40.5kV 2#内锥插拔式终端 PMIC2
额定电压 40.5kV
交流耐压 117kV/5min
冲击耐压 200kV
局部放电 无可见局放@45kV
