电缆附件

E-DPS100 智能无线电缆附件测温系统

伊顿智能无线电缆附件测温系统是伊顿库柏基于多年电缆附件生产研发的经验开发的一种新型无线无源的测温系统。该系统中传感器无需电源充电,并且无需连线即可将温度信息传输至采集器,并不间断持续检测温度。该系统可以与伊顿库柏生产的IEC电缆附件适配。

核心功能

电缆附件测温系统

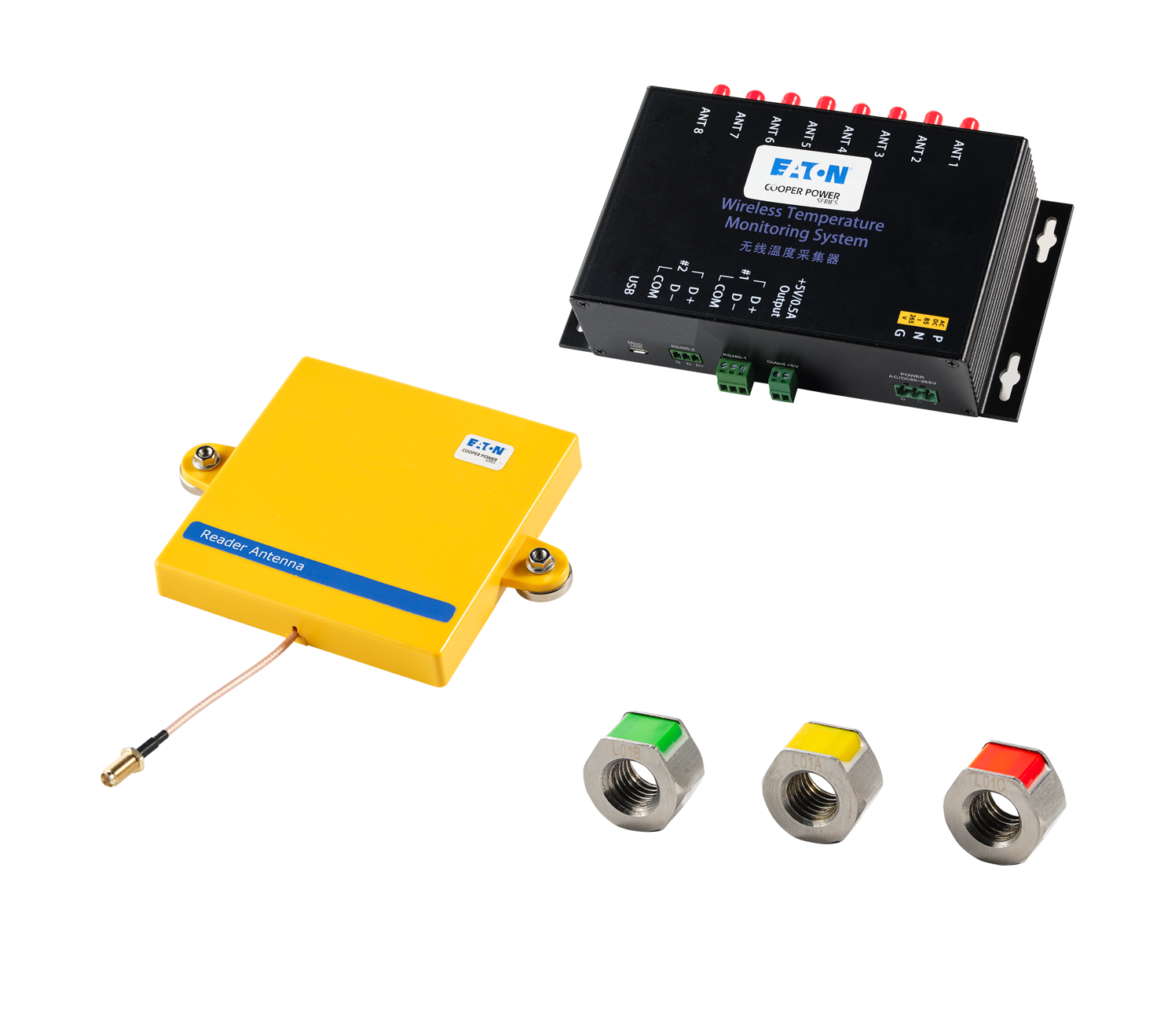

系统结构

  • 传感器:测量温度数据
  • 天线:通过射频识别技术匹配并接受传感器得数据信号
  • 采集器:采集并读取温度数据,并将其发送至显示终端和数据云
  • 显示终端和数据云:直接显示实时温度并将温度数据存储至云端
规格

螺母型传感器 (256000101GLA,256000101GLB,256000101GLC)

传感器尺寸

14mm*9mm*4mm

工作频率

920-925MHz

测温范围

-40~125℃

测温精度

±1℃

电压等级

0.4kV/10kV/20kV/35kV

防护等级

IP68

设计寿命

≥15year

温度采集器



4 口温度采集器r (E-WTMS04)

8 口温度采集器 (E-WTMS08)

外形尺寸

115mm*80mm*45mm

190mm*100mm*41mm

工作频率

920-925MHz

920-925MHz

天线接口规格

SMA

SMA

天线接口数量

4

4

通信接口

1*RS485

1*RS485

通信规约

Modbus RTU

Modbus RTU

工作电源

AC/DC 85-265V

AC/DC 85-265V

防护等级

IP43

IP43

环网柜天线 (E-ANT001GL)

外形尺寸

142mm*106mm*15mm

工作频率

902-928MHz

接口规格

SMA

天线增益

6dB

同轴电缆长度

≥15m
