断路器

Power Xpert Protection Manager (PXPM)

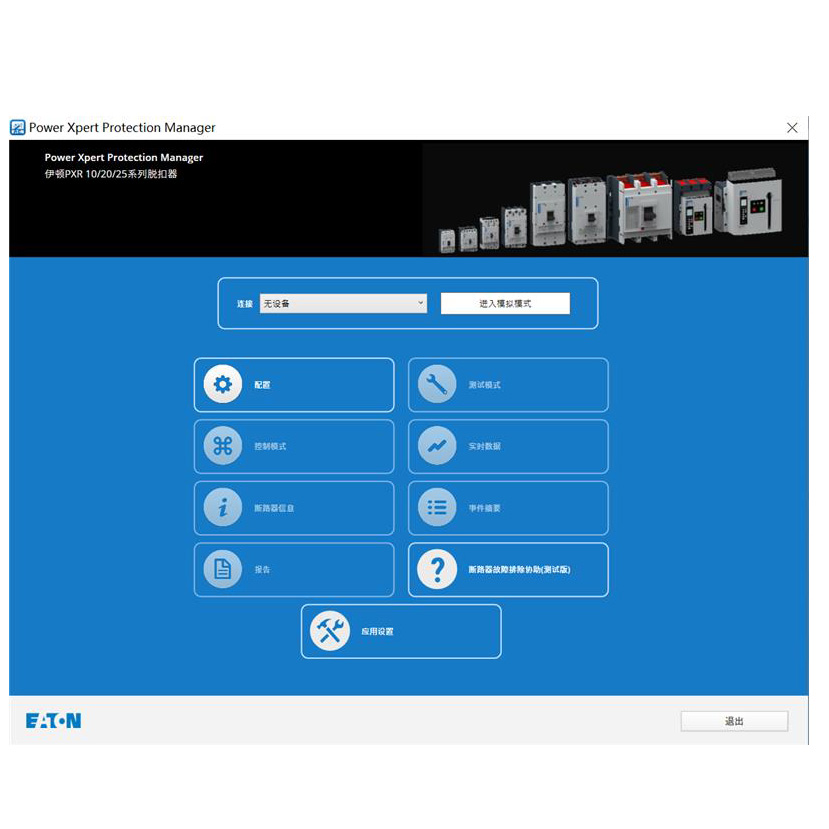

伊顿 Power Xpert Protection Manager (PXPM) 提供了一个整洁、直观的用户界面，允许用户进行出色的控制、测试和故障排除。该软件可免费下载并在任何电脑上运行。

设置和测试数据均可通过 USB 或连接的网络传送给脱扣器，无需使用专门的测试设备。

使用 Power Xpert Release (PXR) 脱扣器提供的历史事件摘要和实时数据可显著简化故障排除任务，节省客户的时间和金钱。

解决方案咨询
返回到搜索

软件及用户指南下载

软件下载 PXPM 24.01.1（适用于 Windows 32 位操作系统） – 2024 年 1 月发布 下载 ⬇
PXPM 24.01.1（适用于 Windows 64 位操作系统） – 2024 年 1 月发布 下载 ⬇
用户指南 PXPM 快速入门指南 英文版 下载 ⬇
PXPM 快速入门指南 中文版 下载 ⬇

要安装 PXPM，需要具有 Microsoft .NET Framework 4.8（已包含）和管理员权限。 由于每家公司的 IT 和安全策略各不相同，如果出现安装问题，可能需要当地 IT 部门协助解决。



查看 PXPM 最终用户许可协议

包含的功能

  • 设定值配置  允许直接设置或脱机设置脱扣器，包括在脱扣器之间复制设置
  • 脱扣器控制模式  在断路器中采集单周期波形、重置脱扣器或设置日期/时间
  • 事件摘要浏览器  查看 PXR 脱扣器中保存的最近发生的 200 条事件 ，以及最近发生的 10 条脱扣事件和 10 条报警事件的详细信息，并调整实时时钟的时间
  • 实时数据视图  提供直接来自脱扣器的有关各种状态和计量数据的信息
  • 可定制的报告  创建可打印的报告 ，报告内容可包括实时数据、断路器设置和设定值更改、采集的波形以及所执行的次级注电测试的结果，并可利用用户信息对报告进行定制
  • 脱扣测试  测试断路器的机械功能

如何采购许可证

Pass/Fail results summary and log of tests along the trip curve makes testing easier than ever.
Power Xpert Protection Manager 软件：功能预览

查看更多

高级测试物料号对照表

型号 PXPM-SW-TEST

PXPM-SW-TEST-10

PXPM-SW-TEST-30

PXPM-SW-TEST-120
订货号 YC-500269 YC-500270 YC-500271 YC-500272
Multichannel waveform views are enhanced with pan and zoom, giving the user scope-like functionality on their PC.​ PXPM can capture single-cycle waveforms or view the trip/alarm waveforms available on the PXR trip-unit.​
Power Xpert Protection Manager 软件：功能预览

查看更多

脱扣与报警波形物料号对照表

型号

PXPM-SW-WAVE

PXPM-SW-WAVE-10

PXPM-SW-WAVE-30

PXPM-SW-WAVE-120
订货号 YC-500273 YC-500274 YC-500275 YC-500276
采购许可证操作流程→

PXPM 软件培训视频

该培训视频介绍了 PXPM 的功能，包括配置、报告以及如何读取和采集实时数据。此外，该培训还包括各种许可功能（例如次级注电测试和波形采集）的说明和演示。

要快速浏览培训，请使用菜单栏右下角的章节按钮直接导航到所需的章节。

Brightcove chapters button
章节按钮

Power Xpert Protection Manager 软件：功能预览

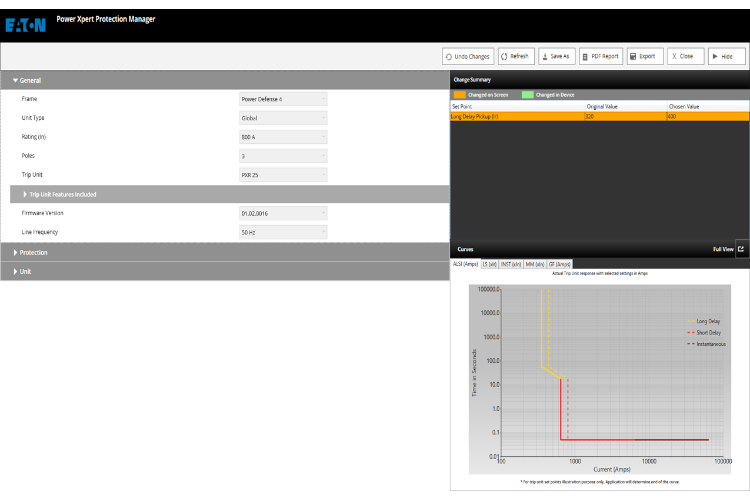

Power Xpert Protection Manager 可以扩展脱扣器的功能，并允许直接设置或脱机设置脱扣器，包括在脱扣器之间复制设置。

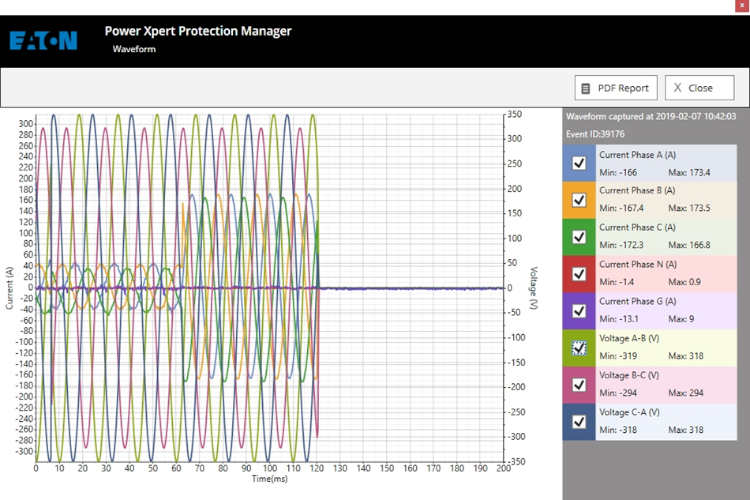

多通道波形视图增加了平移和缩放功能，可让用户在电脑上获得类似于示波器的功能。PXPM 可以采集单周期波形或查看 PXR 脱扣器上可用的脱扣/报警波形。

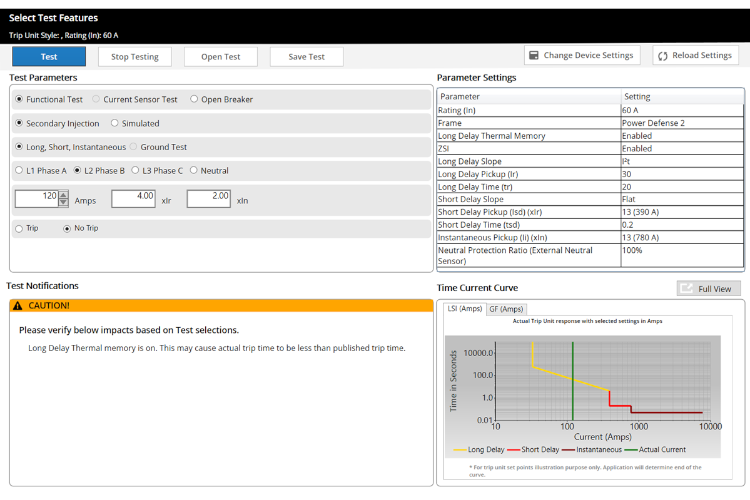

借助强大的测试套件，用户可以轻松验证电流传感器、断路器的脱扣功能以及时间-电流脱扣曲线上的任何点。交互式引导功能可确保正确配置断路器的测试参数，以确保获得准确的结果。

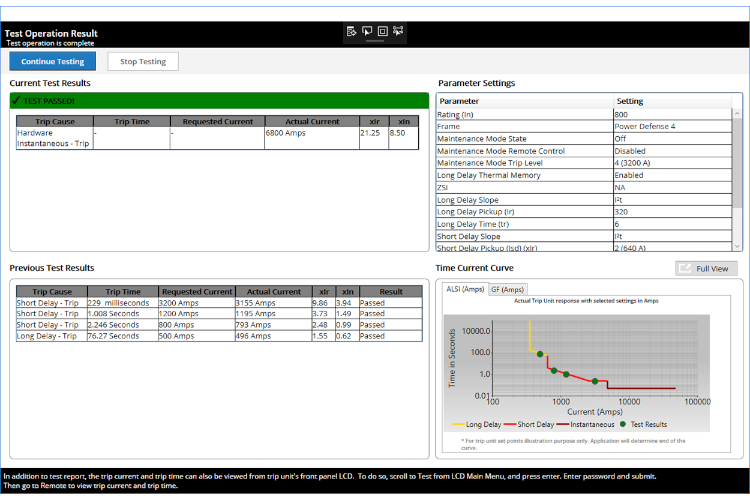

测试结果（通过/未通过）摘要以及沿脱扣曲线提供的测试日志，让测试比以往更加容易。

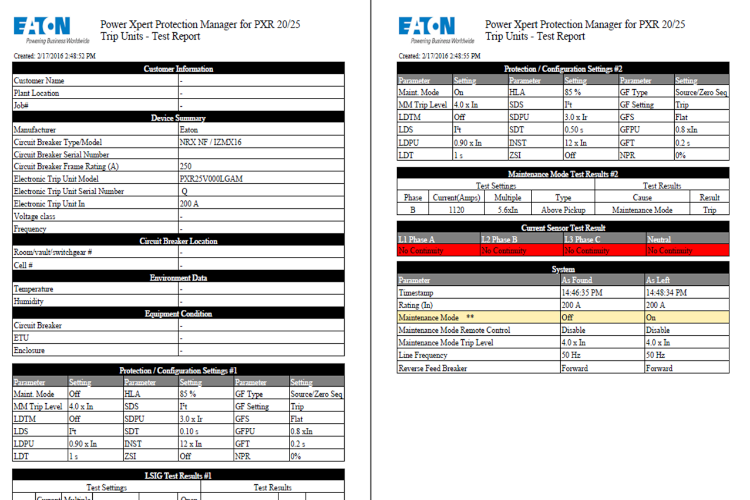

可导出的 PDF 报告附有可定制的封面，可轻松使用测试结果、设定值更改（原设定值和更改后的设定值）以及断路器上发生的事件来创建报告。
规格
  IZM9 空气断路器

PDC 塑壳断路器

特点

 PXR 20/25

PXR 10

PXR 20

PXR 20D

PXR 25
设定值配置 读取 X X X X X
写入 X * X * X * X X
更改脱扣器设置 重置 - 诊断和数据^
 LED、诊断和数据   X X X
实时时钟 X   X X X
更改脱扣器的显示语言 X     X X
更改额定 电流 (In) （需具有许可证） X
测试模式 断路器开路测试 X X X X X
高级测试 - 功能（需具有许可证） X X
仅限脱扣		 X X X
高级测试 - 传感器连通性（需具有许可证） X X X X X
查看断路器信息   X X X X X
实时数据   X X X X X
事件摘要 脱扣事件，详细信息 10 1 10 10 10
报警事件，详细信息 10 0 10 10 10
总可用事件数 200   200 200 200
实时时钟 X   X X X
脱扣/报警事件波形（需具有许可证） X   X X X

注：

* PXR20支持通讯远程设置的项目有：长延迟热记忆使能/禁止， 接地保护类型， 中性线保护等级，短延迟保护类型（flat/i2t)，通讯相关设置。

* 全部支持重置 LED
