锂电池解决方案

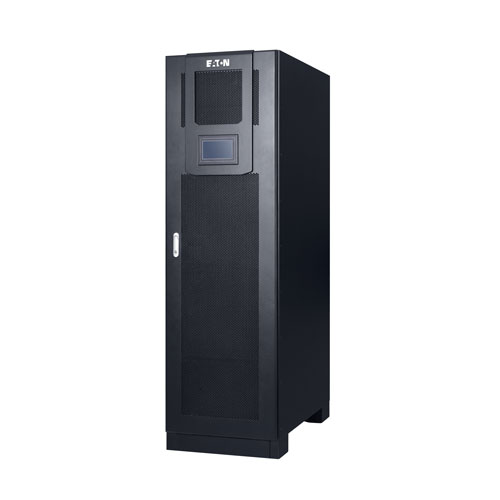

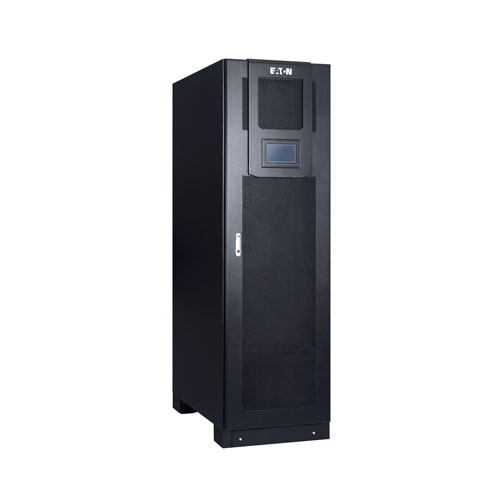

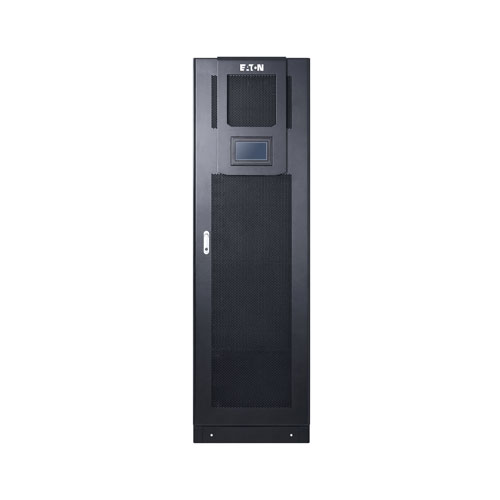

伊顿 93Li G2 智能锂电池系统

伊顿 93Li G2 是伊顿公司新推出的高功率锂电池系统,为数据中心备电提供多种配置,以高能量密度应对数据中心高密部署挑战。

伊顿 93Li G2 智能锂电池系统实现电芯、电池模组和整柜的系统协同,可以兼容伊顿全系列UPS产品和第三方品牌UPS。采用安全性更高的磷酸铁锂电池模块,结构稳定可靠,25℃设计寿命提升至15年,高倍率循环寿命超过1000次,荣获权威机构颁发的IEC体系和UL体系安全认证。通过工厂预制化与整柜运输,为客户最大程度节省运输与安装成本,也提供了更高的系统可靠性。



伊顿 93Li G2 智能锂电池系统产品样本



核心功能

  • 高安全    甄选业内头部厂家52Ah 磷酸铁锂高倍率电池,确保高安全性
  • 高能量    12个模组单柜高达322.56kW / 63.897 kWh
  • 严管控    严格管控生产制程和测试,自动化组装、二次筛选和二次核容确保高品质和一致性 ;由伊顿全球模范工厂制造,严格遵循高品流程和MES系统确保全生命周期产品追踪
  • 长寿命    系统6C高倍率循环寿命≥1000次
  • 小体积    单柜仅占地0.54m2
  • 全通讯    与UPS全时全链路通讯,核心控制单元双路供电 (AC+DC) ,确保系统安全与可用性
  • 易安装    工厂预制化,整柜运输,节约25%现场安装成本
  • 易扩展    可支持8台并柜,实现无忧扩容,满足多场景应用
  • 广兼容    兼容伊顿全系列UPS ,可与UPS实现全时全链路通讯;可与第三方品牌UPS进行干接点通讯
  • 全认证    获得 UL9540A, UL1973, IEC62619,IEC62477, UN38.3, EMC, AC156,HCAII
规格

向右滑动查看所有模块/电柜

  8模块/电柜 9模块/电柜 10模块/电柜 11模块/电柜 12模块/电柜 8模块/电柜 10模块/电柜 12模块/电柜
  93Li128S-100Ah- 93Li144S-100Ah- 93Li160S-100Ah- 93Li176S-100Ah- 93Li192S-100Ah- 93Li128S-100Ah- 93Li160S-100Ah- 93Li192S-100Ah-

  2PBFA 2PBFA 2PBFA 2PBFA 2PBFA 3PBFA 3PBFA 3PBFA
串并方式 128S2P 144S2P 160S2P 176S2P 192S2P 128S2P 160S2P 192S2P
额定电压 (V) 409.6 460.8 512 563.2 614.4 409.6 512 614.4
额定容量(Ah) 104
额定能量 (kWh) 42.598 47.923 53.248 58.572 63.897 42.598 53.248 63.897
充电电压 (V) 441.6 496.8 552 607.2 662.4 441.6 552 662.4
充电电流 (推荐/最大) 0.25C / 1.0C*
放电电压 (V) 358.4 403.2 448 492.8 537.6 358.4 448 537.6
最大放电功率 (kW) 215.04 241.92 268.8 295.68 322.56 215.04 268.8 322.56
接线方式 2线 3线
尺寸 (W*D*H) 600*900*2000
重量 (kg) 755 810 865 915 970 755 865 970
通讯接口 CAN(并柜)/ Modbus RTU/Modbus TCP 3x DO, 1x DI
海拔 ≤3000m(2000m以上需要降额)
存储温度 7天内:-30°C至-20°C 45°C-60°C,6个月内:-20°C至 45°C,相对湿度 5%-95%RH
工作温度 0~40°C(推荐工作温度范围:20~30°C)
UPS 兼容性 伊顿9395XR 1.5~1.8MW UPS,9395P 200-1200kVA UPS,93PR 25~200kW UPS,93PR 200~1200kW UPS, 9EHD工业机 UPS 及经适配第三方两线制UPS* 伊顿93T 15~200kVA及经适配第三方三线制UPS*”
认证 UL9540A, UL1973, IEC62619, IEC62477, UN38.3, EMC, CE, AC156,HCAI
备注:1、第三方 UPS 目前仅支持干接点通讯。 2、0.25C (0°C≤T≤15°C; 45°C≤T≤60°C); 1.0 C (15°C≤T≤45°C)  3、具体产品配置请联系伊顿公司。
